建筑用新型防火材料的探索與應用

?

隨著現代社會的快速發展，建筑行業也呈現出蓬勃的態勢。然而，建筑消防安全問題日益受到關注，火災不僅會造成巨大的經濟損失，更會嚴重威脅到人們的生命安全。因此，研究和開發新型建筑防火材料顯得尤為重要。本文將對建筑用新型防火材料進行深入探討，重點關注高分子材料的性能要求、改性方法以及實際應用效果。

?

一、高分子防火材料的性能要求

在建筑領域，高分子材料的防火性能至關重要。以下是對其性能的具體要求：

1.?阻燃性能

高分子材料必須達到國家標準規定的燃燒等級，如A級不燃或B1級難燃等，以有效阻止火勢的快速蔓延。同時，在燃燒過程中應盡量減少煙霧和有毒氣體的產生，降低人員中毒的風險。

2.?熱穩定性與隔熱性

在高溫環境下，材料需要保持結構穩定，延緩熱量的傳導。例如，酚醛泡沫樹脂因其高殘炭率，能夠有效隔熱，從而為火災現場提供額外的逃生時間和安全保障。

3.?力學性能

材料應具備良好的韌性，如抗壓性和抗裂性，同時還要實現輕量化設計。避免因材料脆性導致施工和使用過程中的問題，確保材料在建筑結構中的可靠性和耐久性。

4.?環保性

高分子材料應符合環保標準如，無甲醛釋放（達到ENF級環保標準），并且在燃燒過程中產生的煙霧毒性要低，以減少對環境和人體健康的危害。

5.?施工適應性

材料應易于加工，并且與基材具有良好的粘附性。例如，防火涂料需要具備強附著力和自修復功能，以確保在施工和使用過程中能夠有效發揮作用。

?

二、高分子材料的選擇與改性策略

聚乳酸作為一種生物基聚合物，具有顯著的環境友好性以及優良的機械性能和加工性能，被認為是最有發展前景的高分子材料之一。然而，聚乳酸的極限氧指數（LOI）僅為20%，極易燃燒，并且在燃燒過程中會出現嚴重的熔滴現象，同時釋放有毒氣體（如一氧化碳和二氧化碳），這極大地限制了其在建筑、電子電器等領域的應用。因此，必須通過改性來提升其阻燃性能，以滿足實際應用中的安全要求。

在改性過程中，將聚乳酸與無機阻燃劑復合形成阻燃復合材料是一種常見的方法。然而，這種方法需要在提高復合材料阻燃性能的同時，兼顧其力學性能和防水性能。本文主要介紹了一種基于前期研究的改性方法：以氫氧化鋁和氫氧化鎂作為無機阻燃材料，生物基聚合物和納米MOF材料作為纏結、鍵合和融合材料，通過三維組裝技術，成功開發出一種具有良好阻燃性能、力學性能、防水性能和綠色環保特性的A1級阻燃復合材料。這種材料有效解決了因阻燃改性而導致復合材料綜合性能下降的問題。

?

三、具體改性方法與產品性能分析

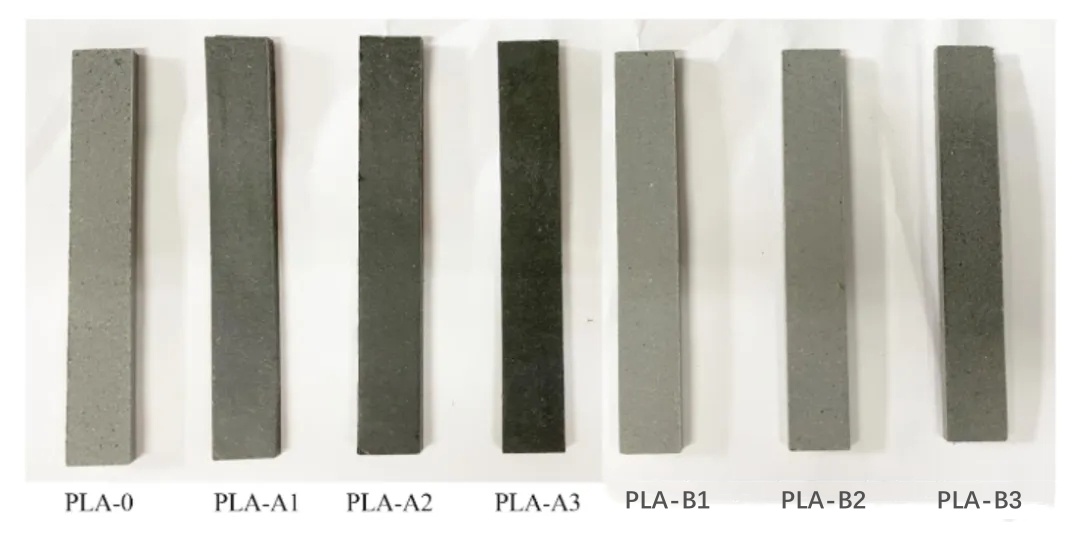

首先，利用氫氧化鋁和氫氧化鎂作為無機阻燃劑，通過復合材料的燃燒熱值測試，確定聚乳酸的最佳含量為10%（質量百分比）。接著，采用不同種類和不同摻量的生物基聚合物（如聚己二酸-對苯二甲酸丁二酯共聚物PBAT和聚乙烯醇PVA）進行共混，以增強聚乳酸復合材料的界面相容性。實驗結果顯示，PBAT對復合材料的彎曲強度增強效果明顯優于PVA，且在摻雜PBAT時對復合材料的耐水性能影響最小，而PVA會導致復合材料吸水率顯著增加。綜合考慮，最終選擇添加1%（質量百分比）的PBAT至聚乳酸復合材料中。

進一步地，通過納米MOF-BT材料對聚乳酸/聚己二酸-對苯二甲酸丁二酯共聚物進行填充改性，研究了不同納米MOF-BT含量對復合材料阻燃性能、力學性能、防水性能和熱穩定性的影響。實驗結果表明，當納米MOF-BT的摻量為8%（質量百分比）時，復合材料的阻燃性能、力學性能、防水性能和熱穩定性達到最佳狀態。所制備的復合材料可視為A1級（不燃）高阻燃材料，并且通過了UL-94垂直燃燒測試的V-0級。

綜合性能對比發現，該A1級阻燃復合材料的力學性能和防水性能均優于市售樣品，同時滿足燃燒熱值小于1 MJ/kg的要求，進一步擴大了復合材料的應用范圍。

?

在建筑防火材料領域，廣州銀塑阻燃公司提供了多種高性能的阻燃劑產品，可用于不同建筑材料的防火處理。例如，其微膠囊包覆紅磷阻燃劑FRP-950X，具有高效阻燃性能，且在加工過程中不易分解，能夠有效提高材料的防火等級。此外，三氧化二銻替代劑T系列，可用于替代傳統的三氧化二銻，具有更好的環保性能和熱穩定性。對于XPS發泡材料，紅磷膏RP-TP46則是一種理想的阻燃添加劑，能夠在不降低材料性能的前提下，顯著提升其防火性能。

這些產品為建筑防火材料的開發和應用提供了更多選擇，也為建筑消防安全提供了有力保障。
